Spezifikationen

Modellnummer: TM-001

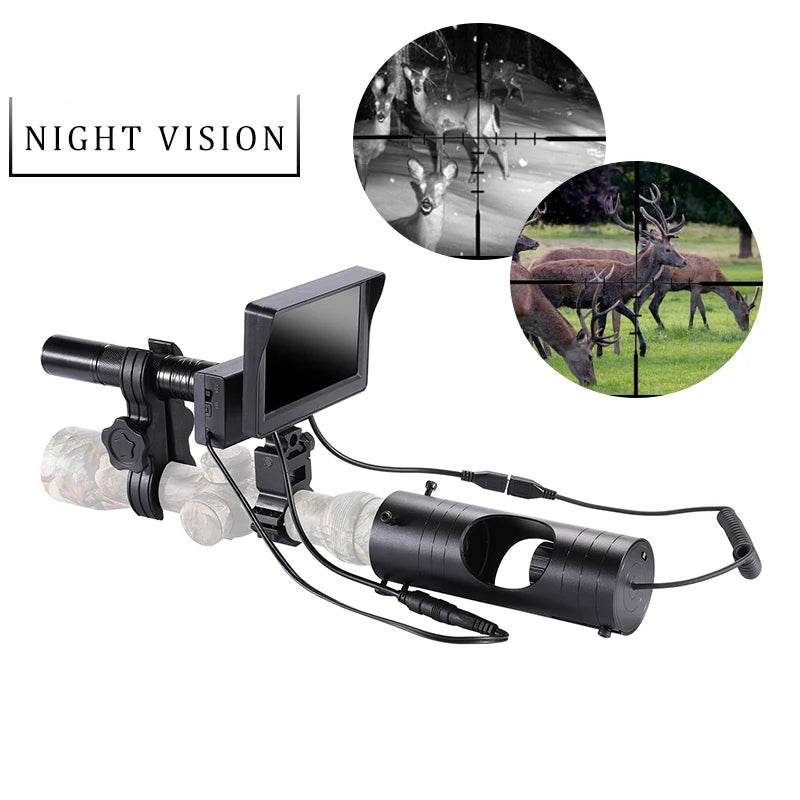

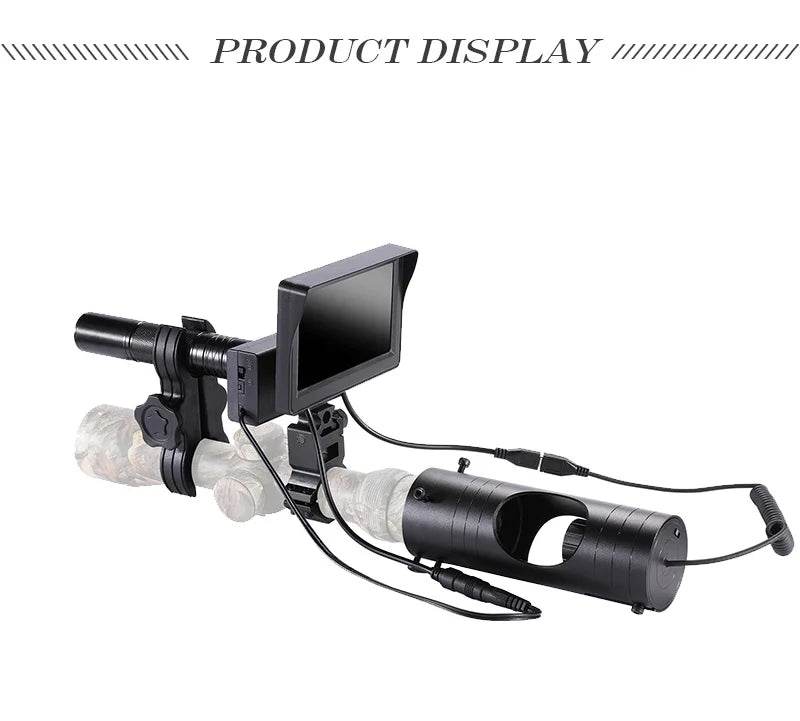

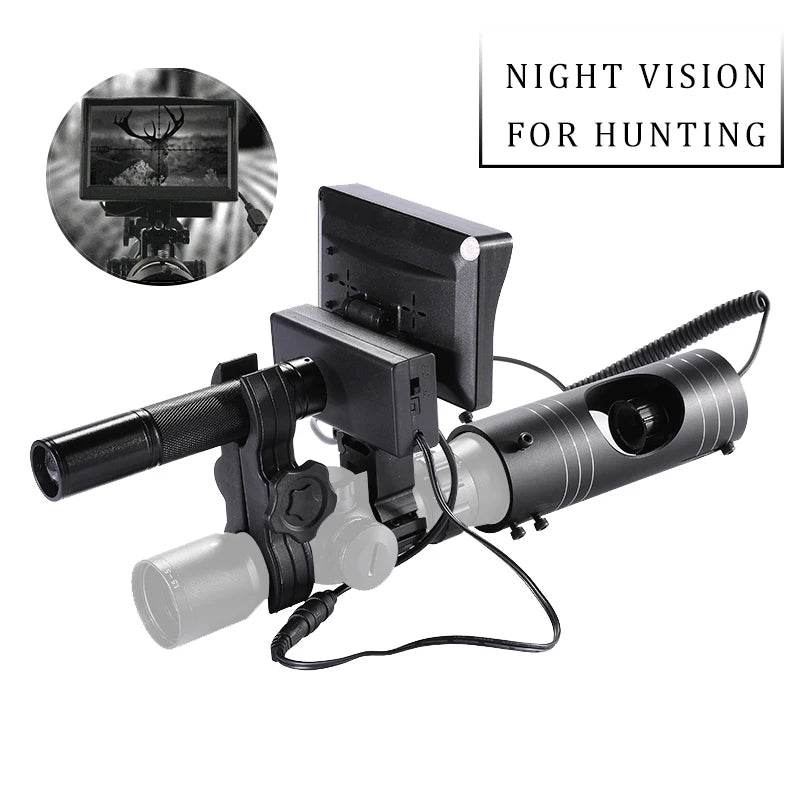

Artikelbezeichnung: DIY-Montage-Infrarot-Nachtsichtkamera

Kamera: 3MP, 1/2,5", 16 mm Brennweite

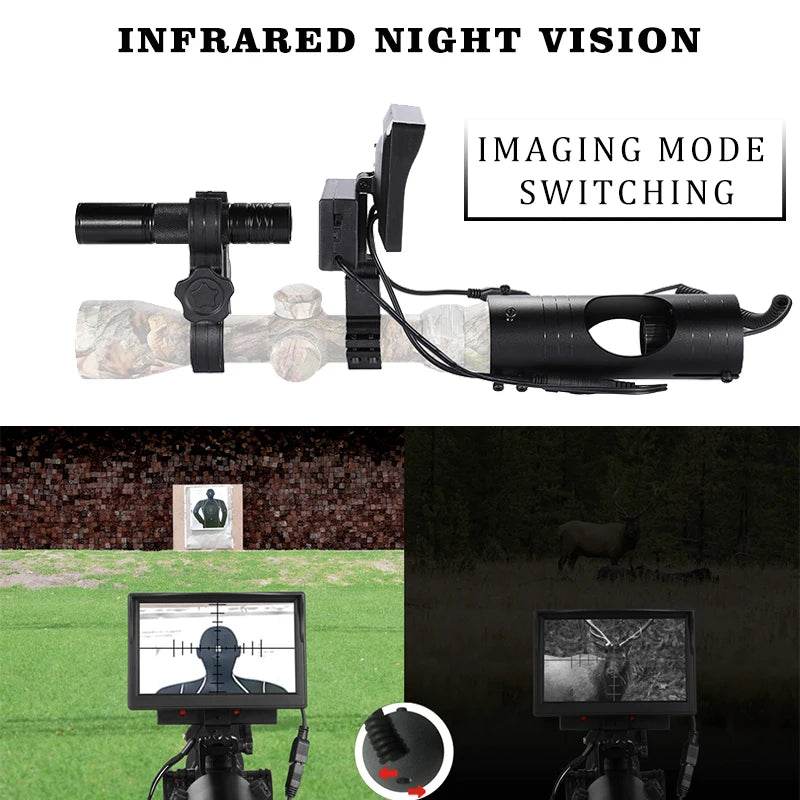

Tag- und Nachtschalter: Farb- und Schwarzweiß-Bildgebung

Batterietyp: 18650 Lithiumbatterie (nicht im Lieferumfang enthalten)

Zielfernrohr-Klemmadapter: Durchmesser 25,4mm oder 30mm.

Hülsenadapter: bis 45mm

Arbeitszeit: 2-4 Stunden

Wellenlänge des Infrarotstrahlers: 850 nm

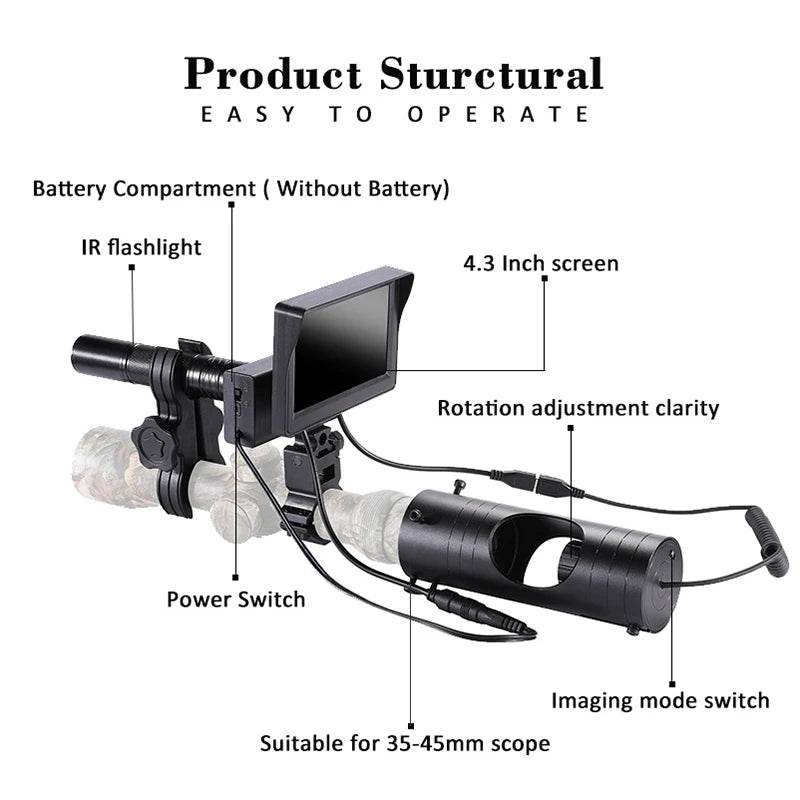

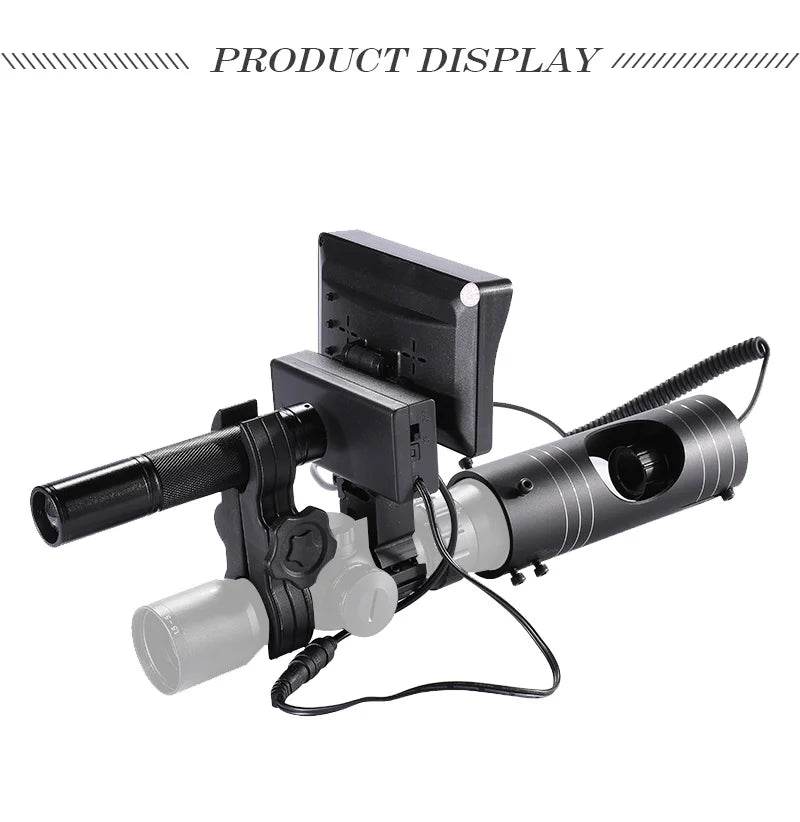

Inbetriebnahme der Maschine:

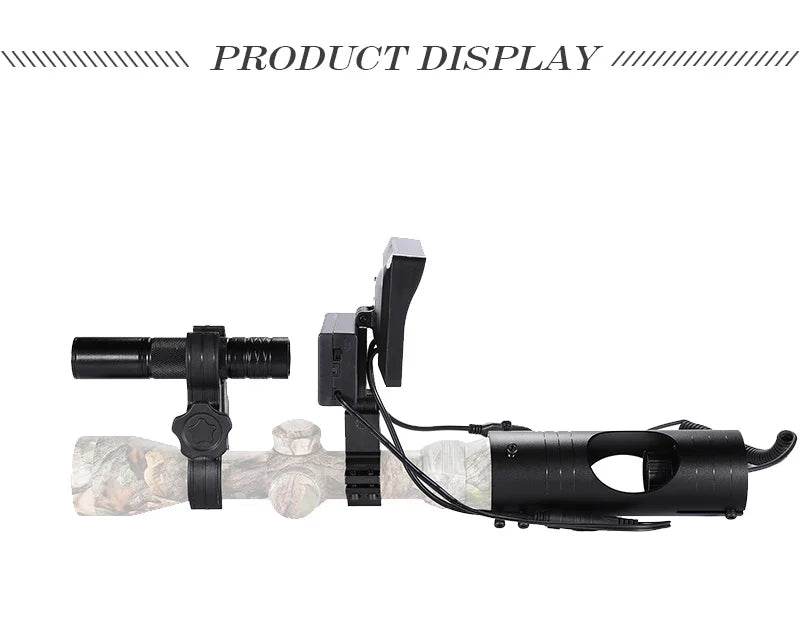

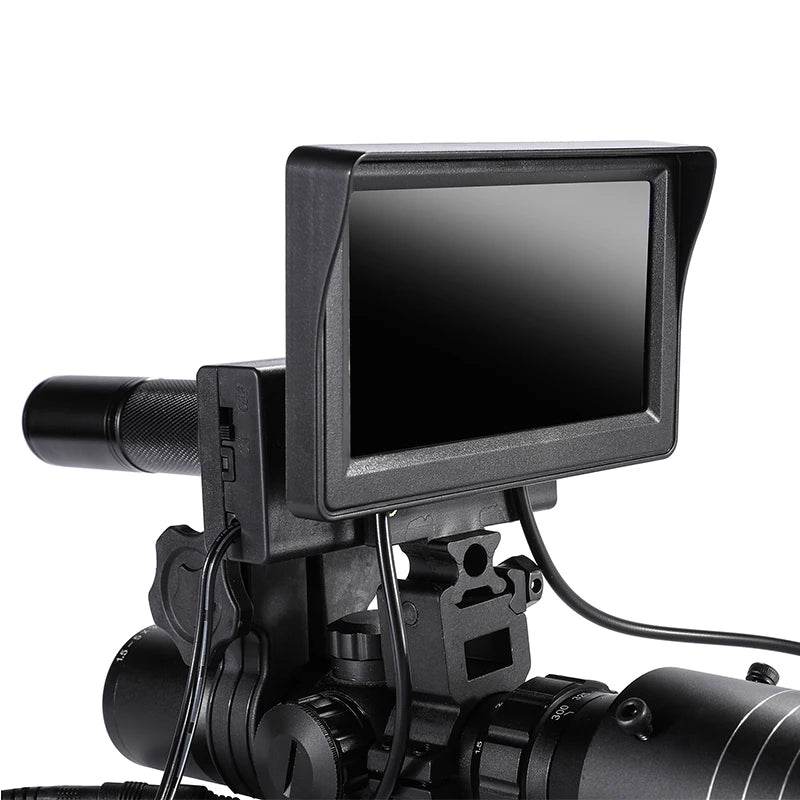

1. Befestigen Sie das Display und das IR-Licht mit der Rohrschelle am optischen Visier.

2. Die Kunststoffschrauben (insgesamt acht) lösen und das Verbindungsrohr mittig im hinteren Teil des Okulars des Zielfernrohrs fixieren.

3. Schalten Sie die Maschine ein und drehen Sie die Linse der Maschine (innerhalb des Rohrs), um den Fokus einzustellen, und stellen Sie das Fadenkreuz des optischen Visiers so ein, dass es klar ist.

4. Passen Sie die Position des Verbindungsrohrs an und ziehen Sie die Schrauben bis zum Querstrich in der Mitte der Anzeige fest. Damit ist die Inbetriebnahme der Maschine abgeschlossen.

5. Wenn bei der zukünftigen Anwendung das Bild aufgrund der unterschiedlichen Entfernungen der Objekte unscharf ist, muss die Bildschärfe mit der seitlichen Fokusrolle (und der Parallaxen-Einstellrolle) angepasst werden, die am optischen Visier angebracht ist. Bewegen Sie die Maschinenlinse nicht, da sonst die Kreuzlinie unscharf wird.

Bitte beachten Sie vor dem Kauf:

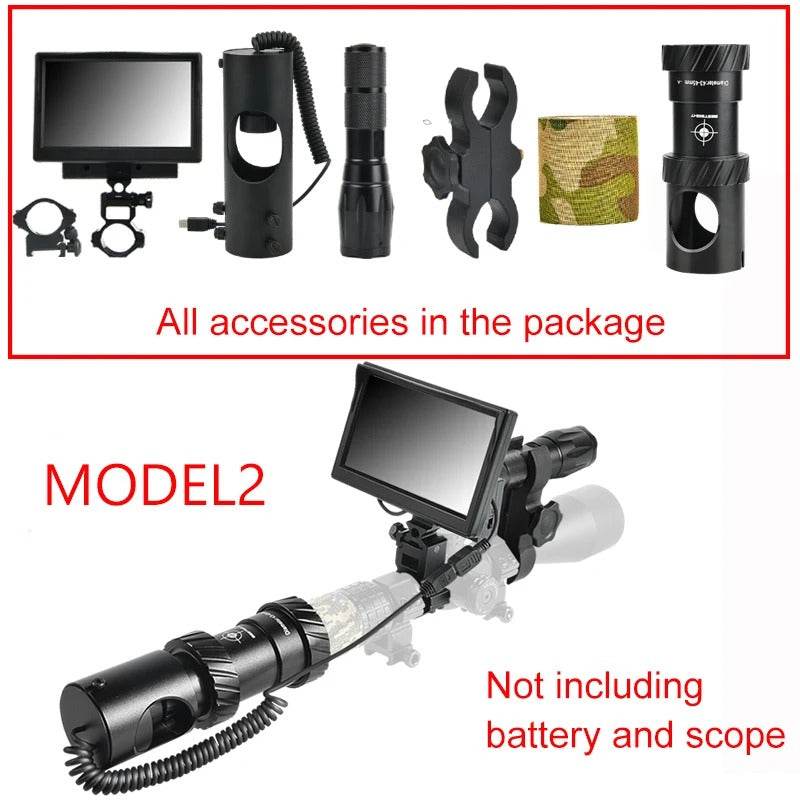

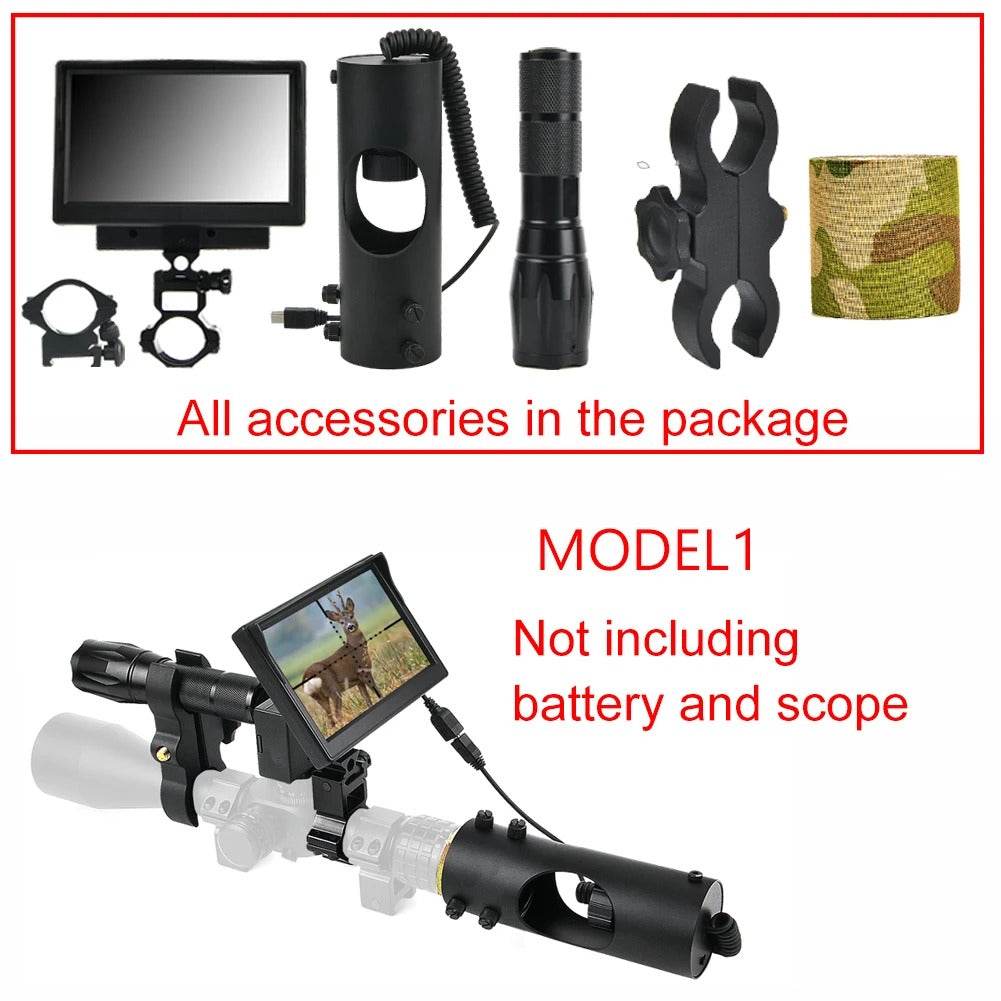

Den Adapter können Sie mit kleinen Schrauben selbst am Kameraobjektiv befestigen und bei Bedarf mit einem Kreisklebeband um das Objektiv wickeln, um es zu schützen.
